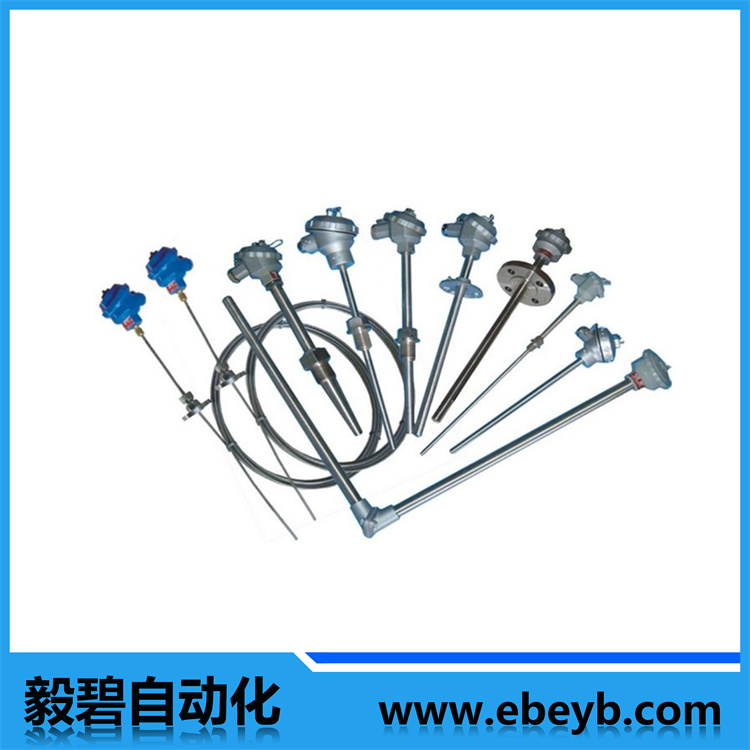

- 商品名稱：鎧裝熱電偶
- 添加時間：2020-02-28 10:54:43
聯係郵箱：ebauto18@126.com
一、概述
鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，它與裝配式熱電偶、熱電阻一樣，作為測量溫度的傳感器，通常和顯示儀表、記錄儀和電子調節器配套使用，同時亦可以作為裝配式熱電偶的感溫元件。它可以直接測量各種生產過程中從0℃～1300℃範圍內的液體、蒸汽和氣體介質以及固體表麵的溫度。
鎧裝熱電偶與一般工業熱電偶一樣，與顯示儀表等配套，在一定的使用範圍內對氣體、液體介質或固體表麵溫度進行自動檢測或自動調節。
二、工作原理
鎧裝熱電偶是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小隻和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。
鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不鏽鋼保護管經多次拉製而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，並配以各種安裝固定裝置組成。鎧裝熱電偶分絕緣式和接殼式兩種。
防爆鎧裝熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合麵間隙熄火和冷卻，使爆炸後的火焰和溫度傳不到腔外，從而進行隔爆。
三、鎧裝熱電偶特點
1、熱響應時間少，減小動態誤差;
2 、可彎曲安裝使用;
3 、測量範圍大;
4 、機械強度高，耐壓性能好;
四、技術參數
1、產品執行標準
IEC584 IEC1515 GB／T16839－1997 JB／T5582－91
2、常溫絕緣電阻
鎧裝偶在環境溫度為20±15℃，相對濕度不大於80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥1000MΩ.m。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ。
3、測溫範圍及允差
型號 | 分度號 | 允許誤差與偶材等級 | |||
I級 | II級 | ||||
允差值 | 測溫範圍℃ | 允差值 | 測溫範圍℃ | ||
WRNK | K | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
WRMK | N | ±1.5℃ | -40～+375 | ±2.5℃ | -40～+333 |
±0.004│t│ | 375～1000 | ±0.0075│t│ | 333～1200 | ||
WREK | E | ±1.5℃ | -40～+375 | ±1.5℃ | -40～+333 |
±0.004│t│ | 375～800 | ±0.004│t│ | 333～900 | ||
WRFK | J | ±1.5℃ | -40～+375 | ±1.5℃ | -40～+333 |
±0.004│t│ | 375～750 | ±0.004│t│ | 333～750 | ||
WRCK | T | ±1.5℃ | -40～+125 | ±1℃ | -40～+333 |
±0.004│t│ | 125～350 | ±0.0075│t│ | 133～350 | ||
WRPK | S | ±1℃ | 0～+1100 | ±2.5℃ | 0～600 |
±[1+0.003(t-1100)] | 1100～1600 | ±0.0025│t│ | 600～1600 | ||
4、熱響應時間τ 0.5
在溫度出現階躍變化時，熱電偶的輸出變化至相當於該躍變化時的50%所需的時間稱為熱相應時間，用τ0.5表示。
熱響應時間τ0.5參考表：
套管直徑 | 接殼式 | 絕緣式 |
3.0 | 0.6 | 1.2 |
4.0 | 0.8 | 2.5 |
5.0 | 1.2 | 4.0 |
6.0 | 2.0 | 6.0 |
8.0 | 4.0 | 8.0 |
5、取證一覽表
防爆級別 | 防爆證號 | 認證機構 |
dIIBT4 | GYB02544 | NEPSI |
dIIBT5 | GYB02562 | NEPSI |
dIICT4 | GYB02621 | NEPSI |
dIICT5 | GYB02632 | NEPSI |
iaIICT6 | GYB02653 | NEPSI |
注：NEPSI防爆認證係******級儀器儀表防爆安全監督檢驗站
6、鎧裝熱電偶推薦使用溫度
品種 | 套管材料 | 外徑 | 使用溫度(℃) | |
長期使用溫度 | 短期使用溫度 | |||
鎧裝鎳鉻-鎳矽 | 1Cr18Ni9Ti | 2.0 | 550 | 600 |
3.0,4.0 | 600 | 700 | ||
5.0,6.0 | 700 | 800 | ||
8.0 | 800 | 850 | ||
GH3030 | 2.0,3.0 | 800 | 900 | |
4.0,5.0 | 900 | 1000 | ||
6.0,8.0 | 1000 | 1100 | ||
鎧裝鎳鉻矽-鎳矽 | 1Cr18Ni9Ti | 2.0 | 600 | 700 |
3.0 | 800 | 900 | ||
4.0,5.0,6.0 | 900 | 1000 | ||
8.0 | 1000 | 1100 | ||
GH3030 | 2.0,3.0 | 900 | 1000 | |
4.0,5.0 | 1000 | 1100 | ||
6.0,8.0 | 1100 | 1200 | ||
GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | |
5.0,6.0,8.0 | 1100 | 1200 | ||
鎧裝鎳鉻-銅鎳 | 1Cr18Ni9Ti | 2.0,3.0 | 350 | 450 |
4.0,5.0,6.0,8.0 | 450 | 550 | ||
鎧裝鐵-銅鎳 | 1Cr18Ni9Ti | 2.0,3.0 | 300 | 400 |
4.0,5.0,6.0,8.0 | 400 | 500 | ||
鎧裝銅-銅鎳 | 1Cr18Ni9Ti | 2.0 | 150 | 200 |
3.0,4.0,5.0 | 200 | 250 | ||
6.0,8.0 | 250 | 300 | ||
鎧裝鉑銠10-鉑 | GH3039 | 4.0 | 1000 | 1100 |
5.0,6.0,8.0 | 1100 | 1200 | ||
五、產品選型
W | 溫度儀表 | ||||||||
R | 熱電偶 | ||||||||
感溫元件材料 P 鉑銠10-鉑 S分度 M 鎳鉻矽-鎳矽 N分度 N 鎳鉻-鎳矽 K分度 E 鎳鉻-銅鎳 E分度 F 鐵-銅鎳 J分度 C 銅-銅鎳 T分度 | |||||||||
K | 鎧裝式 | ||||||||
偶絲對數 無 單支 2 雙支 | |||||||||
安裝固定形式 1 無固定裝置 2 固定卡套螺紋 3 活動卡套螺紋 4 固定卡套法蘭 5 活動卡套法蘭 6 防震阻漏卡套法蘭 | |||||||||
接線裝置形式 0 接線座式 2 防噴式 3 防水式 4 防爆式 6 圓接插式 7 扁接插式 8 手柄式 9 補償導線式 | |||||||||
工作端形式 1 絕緣式 2 接殼式 | |||||||||
附加裝置形式 M 導熱塊式 G 包箍式 | |||||||||
W | R | N | K | 2 | 1 | 0 | 1 | M | |
六、型號規格
1、防噴式接線盒鎧裝熱電偶
名稱 | 型號 | 分度號 | 長度mm | 直徑mm | 安裝固定裝置 |
鎧裝鉑銠10-鉑 | WRPK-121 WRPK2-121 | S | 50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各種規格尺寸 | Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | 無固定裝置 |
鎧裝鎳鉻矽-鎳矽 | WRMK-121 WRMK2-121 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-121 WRNK2-121 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-121 WREK2-121 | E | |||
鎧裝銅-銅鎳 | WRCK-121 WRCK2-121 | T | |||
鎧裝鐵-銅鎳 | WRFK-121 WRFK2-121 | J | |||
鎧裝鉑銠10-鉑 | WRPK-221 WRPK2-221 | S | 固定卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-221 WRMK2-221 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-221 WRNK2-221 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-221 WREK2-221 | E | |||
鎧裝銅-銅鎳 | WRCK-221 WRCK2-221 | T | |||
鎧裝鐵-銅鎳 | WRFK-221 WRFK2-221 | J | |||
鎧裝鉑銠10-鉑 | WRPK-321 WRPK2-321 | S | 可動卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-321 WRMK2-321 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-321 WRNK2-321 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-321 WREK2-321 | E | |||
鎧裝銅-銅鎳 | WRCK-321 WRCK2-321 | T | |||
鎧裝鐵-銅鎳 | WRFK-321 WRFK2-321 | J | |||
鎧裝鉑銠10-鉑 | WRPK-421 WRPK2-421 | S | 固定卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-421 WRMK2-421 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-421 WRNK2-421 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-421 WREK2-421 | E | |||
鎧裝銅-銅鎳 | WRCK-421 WRCK2-421 | T | |||
鎧裝鐵-銅鎳 | WRFK-421 WRFK2-421 | J | |||
鎧裝鉑銠10-鉑 | WRPK-521 WRPK2-521 | S | 可動卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-521 WRMK2-521 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-521 WRNK2-521 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-521 WREK2-521 | E | |||
鎧裝銅-銅鎳 | WRCK-521 WRCK2-521 | T | |||
鎧裝鐵-銅鎳 | WRFK-521 WRFK2-521 | J |
2、防水式接線盒鎧裝熱電偶
名稱 | 型號 | 分度號 | 長度mm | 直徑mm | 安裝固定裝置 |
鎧裝鉑銠10-鉑 | WRPK-131 WRPK2-131 | S | 50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各種規格尺寸 | Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | 無固定裝置 |
鎧裝鎳鉻矽-鎳矽 | WRMK-131 WRMK2-131 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-131 WRNK2-131 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-131 WREK2-131 | E | |||
鎧裝銅-銅鎳 | WRCK-131 WRCK2-131 | T | |||
鎧裝鐵-銅鎳 | WRFK-131 WRFK2-131 | J | |||
鎧裝鉑銠10-鉑 | WRPK-231 WRPK2-231 | S | 固定卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-231 WRMK2-231 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-231 WRNK2-231 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-231 WREK2-231 | E | |||
鎧裝銅-銅鎳 | WRCK-231 WRCK2-231 | T | |||
鎧裝鐵-銅鎳 | WRFK-231 WRFK2-231 | J | |||
鎧裝鉑銠10-鉑 | WRPK-331 WRPK2-331 | S | 可動卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-331 WRMK2-331 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-331 WRNK2-331 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-331 WREK2-331 | E | |||
鎧裝銅-銅鎳 | WRCK-331 WRCK2-331 | T | |||
鎧裝鐵-銅鎳 | WRFK-331 WRFK2-331 | J | |||
鎧裝鉑銠10-鉑 | WRPK-431 WRPK2-431 | S | 固定卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-431 WRMK2-431 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-431 WRNK2-431 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-431 WREK2-431 | E | |||
鎧裝銅-銅鎳 | WRCK-431 WRCK2-431 | T | |||
鎧裝鐵-銅鎳 | WRFK-431 WRFK2-431 | J | |||
鎧裝鉑銠10-鉑 | WRPK-531 WRPK2-531 | S | 可動卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-531 WRMK2-531 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-531 WRNK2-531 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-531 WREK2-531 | E | |||
鎧裝銅-銅鎳 | WRCK-531 WRCK2-531 | T | |||
鎧裝鐵-銅鎳 | WRFK-531 WRFK2-531 | J |
3、防爆鎧裝熱電偶
名稱 | 型號 | 分度號 | 長度mm | 直徑mm | 安裝固定裝置 |
鎧裝鉑銠10-鉑 | WRPK-141 WRPK2-141 | S | 50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各種規格尺寸 | Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | 無固定裝置 |
鎧裝鎳鉻矽-鎳矽 | WRMK-141 WRMK2-141 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-141 WRNK2-141 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-141 WREK2-141 | E | |||
鎧裝銅-銅鎳 | WRCK-141 WRCK2-141 | T | |||
鎧裝鐵-銅鎳 | WRFK-141 WRFK2-141 | J | |||
鎧裝鉑銠10-鉑 | WRPK-241 WRPK2-241 | S | 固定卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-241 WRMK2-241 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-241 WRNK2-241 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-241 WREK2-241 | E | |||
鎧裝銅-銅鎳 | WRCK-241 WRCK2-241 | T | |||
鎧裝鐵-銅鎳 | WRFK-241 WRFK2-241 | J | |||
鎧裝鉑銠10-鉑 | WRPK-341 WRPK2-341 | S | 可動卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-341 WRMK2-341 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-341 WRNK2-341 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-341 WREK2-341 | E | |||
鎧裝銅-銅鎳 | WRCK-341 WRCK2-341 | T | |||
鎧裝鐵-銅鎳 | WRFK-341 WRFK2-341 | J | |||
鎧裝鉑銠10-鉑 | WRPK-441 WRPK2-441 | S | 固定卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-441 WRMK2-441 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-441 WRNK2-441 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-441 WREK2-441 | E | |||
鎧裝銅-銅鎳 | WRCK-441 WRCK2-441 | T | |||
鎧裝鐵-銅鎳 | WRFK-441 WRFK2-441 | J | |||
鎧裝鉑銠10-鉑 | WRPK-541 WRPK2-541 | S | 可動卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-541 WRMK2-541 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-541 WRNK2-541 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-541 WREK2-541 | E | |||
鎧裝銅-銅鎳 | WRCK-541 WRCK2-541 | T | |||
鎧裝鐵-銅鎳 | WRFK-541 WRFK2-541 | J |
4、圓接插式鎧裝熱電偶
名稱 | 型號 | 分度號 | 長度mm | 直徑mm | 安裝固定裝置 |
鎧裝鉑銠10-鉑 | WRPK-161 WRPK2-161 | S | 50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各種規格尺寸 | Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | 無固定裝置 |
鎧裝鎳鉻矽-鎳矽 | WRMK-161 WRMK2-161 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-161 WRNK2-161 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-161 WREK2-161 | E | |||
鎧裝銅-銅鎳 | WRCK-161 WRCK2-161 | T | |||
鎧裝鐵-銅鎳 | WRFK-161 WRFK2-161 | J | |||
鎧裝鉑銠10-鉑 | WRPK-261 WRPK2-261 | S | 固定卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-261 WRMK2-261 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-261 WRNK2-261 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-261 WREK2-261 | E | |||
鎧裝銅-銅鎳 | WRCK-261 WRCK2-261 | T | |||
鎧裝鐵-銅鎳 | WRFK-261 WRFK2-261 | J | |||
鎧裝鉑銠10-鉑 | WRPK-361 WRPK2-361 | S | 可動卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-361 WRMK2-361 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-361 WRNK2-361 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-361 WREK2-361 | E | |||
鎧裝銅-銅鎳 | WRCK-361 WRCK2-361 | T | |||
鎧裝鐵-銅鎳 | WRFK-361 WRFK2-361 | J | |||
鎧裝鉑銠10-鉑 | WRPK-461 WRPK2-461 | S | 固定卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-461 WRMK2-461 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-461 WRNK2-461 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-461 WREK2-461 | E | |||
鎧裝銅-銅鎳 | WRCK-461 WRCK2-461 | T | |||
鎧裝鐵-銅鎳 | WRFK-461 WRFK2-461 | J | |||
鎧裝鉑銠10-鉑 | WRPK-561 WRPK2-561 | S | 可動卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-561 WRMK2-561 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-561 WRNK2-561 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-561 WREK2-561 | E | |||
鎧裝銅-銅鎳 | WRCK-561 WRCK2-561 | T | |||
鎧裝鐵-銅鎳 | WRFK-561 WRFK2-561 | J |
5、扁接插式鎧裝熱電偶
名稱 | 型號 | 分度號 | 長度mm | 直徑mm | 安裝固定裝置 |
鎧裝鉑銠10-鉑 | WRPK-171 WRPK2-171 | S | 50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各種規格尺寸 | Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | 無固定裝置 |
鎧裝鎳鉻矽-鎳矽 | WRMK-171 WRMK2-171 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-171 WRNK2-171 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-171 WREK2-171 | E | |||
鎧裝銅-銅鎳 | WRCK-171 WRCK2-171 | T | |||
鎧裝鐵-銅鎳 | WRFK-171 WRFK2-171 | J | |||
鎧裝鉑銠10-鉑 | WRPK-271 WRPK2-271 | S | 固定卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-271 WRMK2-271 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-271 WRNK2-271 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-271 WREK2-271 | E | |||
鎧裝銅-銅鎳 | WRCK-271 WRCK2-271 | T | |||
鎧裝鐵-銅鎳 | WRFK-271 WRFK2-271 | J | |||
鎧裝鉑銠10-鉑 | WRPK-371 WRPK2-371 | S | 可動卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-371 WRMK2-371 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-371 WRNK2-371 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-371 WREK2-371 | E | |||
鎧裝銅-銅鎳 | WRCK-371 WRCK2-371 | T | |||
鎧裝鐵-銅鎳 | WRFK-371 WRFK2-371 | J | |||
鎧裝鉑銠10-鉑 | WRPK-471 WRPK2-471 | S | 固定卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-471 WRMK2-471 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-471 WRNK2-471 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-471 WREK2-471 | E | |||
鎧裝銅-銅鎳 | WRCK-471 WRCK2-471 | T | |||
鎧裝鐵-銅鎳 | WRFK-471 WRFK2-471 | J | |||
鎧裝鉑銠10-鉑 | WRPK-571 WRPK2-571 | S | 可動卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-571 WRMK2-571 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-571 WRNK2-571 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-571 WREK2-571 | E | |||
鎧裝銅-銅鎳 | WRCK-571 WRCK2-571 | T | |||
鎧裝鐵-銅鎳 | WRFK-571 WRFK2-571 | J |
6、補償導線式鎧裝熱電偶
名稱 | 型號 | 分度號 | 長度mm | 直徑mm | 安裝固定裝置 |
鎧裝鉑銠10-鉑 | WRPK-191 WRPK2-191 | S | 50 100 150 200 250 300 350 400 500 600 700 800 900 1000 1500 2000 3000 4000 5000 7500 10000 15000 20000 30000 40000 50000 75000 100000 150000 200000 等等各種規格尺寸 | Φ0.25 Φ0.5 Φ1 Φ1.5 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8 | 無固定裝置 |
鎧裝鎳鉻矽-鎳矽 | WRMK-191 WRMK2-191 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-191 WRNK2-191 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-191 WREK2-191 | E | |||
鎧裝銅-銅鎳 | WRCK-191 WRCK2-191 | T | |||
鎧裝鐵-銅鎳 | WRFK-191 WRFK2-191 | J | |||
鎧裝鉑銠10-鉑 | WRPK-291 WRPK2-291 | S | 固定卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-291 WRMK2-291 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-291 WRNK2-291 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-291 WREK2-291 | E | |||
鎧裝銅-銅鎳 | WRCK-291 WRCK2-291 | T | |||
鎧裝鐵-銅鎳 | WRFK-291 WRFK2-291 | J | |||
鎧裝鉑銠10-鉑 | WRPK-391 WRPK2-391 | S | 可動卡套螺紋 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-391 WRMK2-391 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-391 WRNK2-391 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-391 WREK2-391 | E | |||
鎧裝銅-銅鎳 | WRCK-391 WRCK2-391 | T | |||
鎧裝鐵-銅鎳 | WRFK-391 WRFK2-391 | J | |||
鎧裝鉑銠10-鉑 | WRPK-491 WRPK2-491 | S | 固定卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-491 WRMK2-491 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-491 WRNK2-491 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-491 WREK2-491 | E | |||
鎧裝銅-銅鎳 | WRCK-491 WRCK2-491 | T | |||
鎧裝鐵-銅鎳 | WRFK-491 WRFK2-491 | J | |||
鎧裝鉑銠10-鉑 | WRPK-591 WRPK2-591 | S | 可動卡套法蘭 | ||
鎧裝鎳鉻矽-鎳矽 | WRMK-591 WRMK2-591 | N | |||
鎧裝鎳鉻-鎳矽 | WRNK-591 WRNK2-591 | K | |||
鎧裝鎳鉻-銅鎳 | WREK-591 WREK2-591 | E | |||
鎧裝銅-銅鎳 | WRCK-591 WRCK2-591 | T | |||
鎧裝鐵-銅鎳 | WRFK-591 WRFK2-591 | J |
