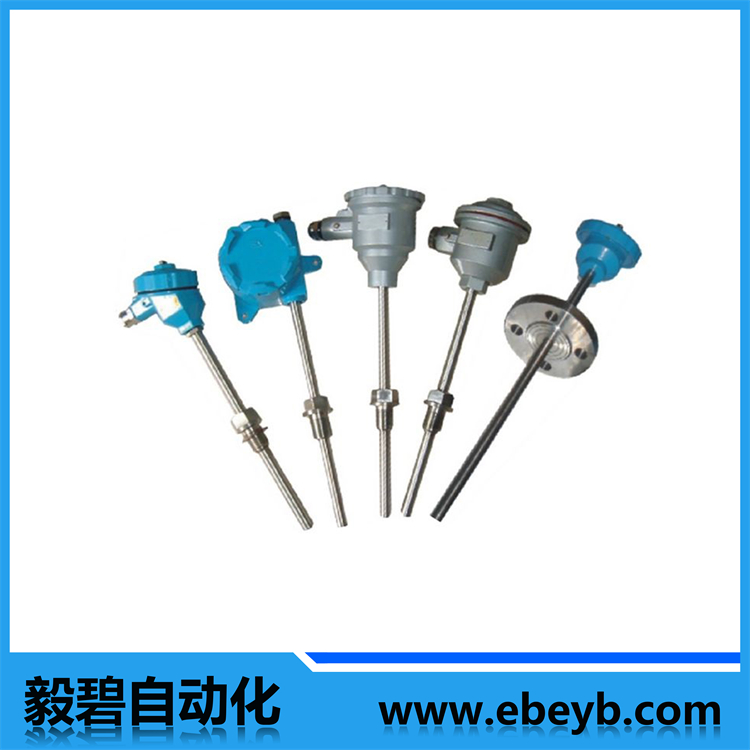

- 商品名稱：防爆熱電偶
- 添加時間：2020-02-22 15:57:27
聯係郵箱：ebauto18@126.com
一、應用
通常和顯示儀表、記錄儀表等配套使用。直接測量生產現場存在碳氫化合物等爆炸的0～1300℃範圍內液體、蒸汽和氣體介質以及固體表麵溫度。
二、特點
1、多種防爆形式，防爆性能好；
2、壓簧式感溫元件，抗振性能好；
3、測溫範圍大；
4、機械強度高，耐壓性能好；
三、工作原理
防爆熱電偶是利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花，電弧和危險溫度的零部件都密封在接線盒腔內，當腔內發生爆炸時，能通過接合麵間隙熄火和冷卻，使爆炸後的火焰和溫度傳不到腔外，從而進行隔爆。
四、主要技術參數
1、產品執行標準
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836
2、常溫絕緣電阻
熱電偶在環境溫度為20±15°C，相對濕度不大於80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻≥100MΩ.m
3、測量範圍及允差
型 號 | 分度號 | 允 差 等 級 | |||
I | II | ||||
允差值 | 測溫範圍°C | 允差值 | 測溫範圍°C | ||
WRN | K | ±1.5°C | -40～+375 | ±2.5 °C | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075 ltl | 333~1200 | ||
WRM | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRE | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
WRF | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
WRC | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
±0.004 ltl | 125～350 | ±0.0075 ltl | 133～350 | ||
4、取證一覽表
防爆級別 | 防爆證號 | 認證機構 |
dIIBT4 | GYB02544 | NEPSI |
dIIBT5 | GYB02562 | NEPSI |
dIICT4 | GYB02621 | NEPSI |
dIICT5 | GYB02632 | NEPSI |
iaIICT6 | GYB02653 | NEPSI |
注：NEPSI防爆認證係******級儀器儀表防爆安全監督檢驗站。
五、選型表
W 溫度儀表 | |||||||||
R 熱電偶 Z 熱電阻 | |||||||||
感溫元件材料 分度號 M鎳鉻矽-鎳矽 N N鎳鉻-鎳矽 K E鎳鉻-銅鎳 E F鐵-銅鎳 J C銅-銅鎳 T P鉑熱電阻 pt100 | |||||||||
偶絲對數 無 單支 2 雙支 | |||||||||
安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式 | |||||||||
接線盒形式 4 防爆式 | |||||||||
保護管直徑 0 Φ16 1 Φ20（Φ12） | |||||||||
防爆型式 B 隔爆式 | |||||||||
工作端形式 G 變截麵 | |||||||||
W | R | N | 2 | 2 | 4 | 0 | B | G | 典型型號示例 |
六、型號規格
1、無固定裝置熱電偶/阻
型號 | 分度號 | 測溫範圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRM-140B | N | 0-800 | <90s | 1Cr18Ni9Ti | Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 等等 | 150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 等等 |
WRM2-140B | 0-1000 | 0Cr25Ni20 | ||||
WRM-140G | 0-800 | <24s | 1Cr18Ni9Ti | |||
WRM2-140G | 0-1000 | 0Cr25Ni20 | ||||
WRN-140B | K | 0-800 | <90s | 1Cr18Ni9Ti | ||
WRN2-140B | 0-1000 | 0Cr25Ni20 | ||||
WRN-140G | 0-800 | <24s | 1Cr18Ni9Ti | |||
WRN2-140G | 0-1000 | 0Cr25Ni20 | ||||
WRE-140B | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WRE2-140B | ||||||
WRE-140G | <24s | |||||
WRE2-140G | ||||||
WRC-140B | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRC2-140B | ||||||
WRC-140G | <24s | |||||
WRC2-140G | ||||||
WRF-140B | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRF2-140B | ||||||
WRF-140G | <24s | |||||
WRF2-140G | ||||||
注：1）、防爆熱電偶I級按照協議訂貨；
2）、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3）、保護管材質根據協議訂貨；
4)、變截麵型式內配鎧裝元件；
5)、“L”根據協議訂貨。
2、固定螺紋式熱電偶/阻
型號 | 分度號 | 測溫範圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRM-240 | N | 0-800 | <90s | 1Cr18Ni9Ti | Φ10 Φ12 Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 等等 | 300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 900*750 1150*1000 1400*1250 1650*1500 2150*2000 |
WRM2-240 | 0-1000 | 0Cr25Ni20 | ||||
WRM-240G | 0-800 | <24s | 1Cr18Ni9Ti | |||
WRM2-240G | 0-1000 | 0Cr25Ni20 | ||||
WRN-240 | K | 0-800 | <90s | 1Cr18Ni9Ti | ||
WRN2-240 | 0-1000 | 0Cr25Ni20 | ||||
WRN-240G | 0-800 | <24s | 1Cr18Ni9Ti | |||
WRN2-240G | 0-1000 | 0Cr25Ni20 | ||||
WRE-240 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WRE2-240 | ||||||
WRE-240G | <24s | |||||
WRE2-240G | ||||||
WRC-240 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRC2-240 | ||||||
WRC-240G | <24s | |||||
WRC2-240G | ||||||
WRF-240 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRF2-240 | ||||||
WRF-240G | <24s | |||||
WRF2-240G | ||||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截麵型式內配鎧裝元件；
5)、“L”根據協議訂貨。
3、活動法蘭熱電偶
型號 | 分度號 | 測溫範圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRM-340 | N | 0-800 | <90s | 1Cr18Ni9Ti | Φ10 Φ12Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 等等 | 150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 |
WRM2-340 | 0-1000 | 0Cr25Ni20 | ||||
WRM-340G | 0-800 | <24s | 1Cr18Ni9Ti | |||
WRM2-340G | 0-1000 | 0Cr25Ni20 | ||||
WRN-340 | K | 0-800 | <90s | 1Cr18Ni9Ti | ||
WRN2-340 | 0-1000 | 0Cr25Ni20 | ||||
WRN-340G | 0-800 | <24s | 1Cr18Ni9Ti | |||
WRN2-340G | 0-1000 | 0Cr25Ni20 | ||||
WRE-340 | E | 0-700 | <90s | 1Cr18Ni9Ti | ||
WRE2-340 | ||||||
WRE-340G | <24s | |||||
WRE2-340G | ||||||
WRC-340 | T | 0-350 | <90s | 1Cr18Ni9Ti | ||
WRC2-340 | ||||||
WRC-340G | <24s | |||||
WRC2-340G | ||||||
WRF-340 | J | 0-600 | <90s | 1Cr18Ni9Ti | ||
WRF2-340 | ||||||
WRF-340G | <24s | |||||
WRF2-340G | ||||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截麵型式內配鎧裝元件；
5)、“L”根據協議訂貨。
4、固定法蘭熱電偶/阻
型號 | 分度號 | 測溫範圍℃ | 熱響應時間 | 保護管材質 | 規格 | |
d | l | |||||
WRM-440 | N | 0-800 | M20*1.5 | 1Cr18Ni9Ti | Φ10 Φ12Φ14 Φ16 Φ18 Φ20 Φ22 Φ25 等等 | 300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 900*750 1150*1000 1400*1250 1650*1500 2150*2000 |
WRM2-440 | 0-1000 | 0Cr25Ni20 | ||||
WRM-440G | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRM2-440G | 0-1000 | 0Cr25Ni20 | ||||
WRN-440 | K | 0-800 | M20*1.5 | 1Cr18Ni9Ti | ||
WRN2-440 | 0-1000 | 0Cr25Ni20 | ||||
WRN-440G | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRN2-440G | 0-1000 | 0Cr25Ni20 | ||||
WRE-440 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WRE2-440 | ||||||
WRE-440G | NPT1/2 | |||||
WRE2-440G | ||||||
WRC-440 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRC2-440 | ||||||
WRC-440G | NPT1/2 | |||||
WRC2-440G | ||||||
WRF-440 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRF2-440 | ||||||
WRF-440G | NPT1/2 | |||||
WRF2-440G | ||||||
注：1)、防爆熱電偶I級按照協議訂貨；
2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；
3)、保護管材質根據協議訂貨；
4)、變截麵型式內配鎧裝元件；
5)、“L”根據協議訂貨。
5、活絡管接頭式熱電偶/阻
型號 | 分度號 | 測溫範圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRM-54 | N | 0-800 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 300*150 350*200 400*250 450*300 500*350 550*400 600*450 650*500 900*750 1150*1000 1400*1250 1650*1500 2150*2000 |
WRM2-54 | 0-1000 | 0Cr25Ni20 | ||||
WRM-54A | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRM2-54A | 0-1000 | 0Cr25Ni20 | ||||
WRN-54 | K | 0-800 | M20*1.5 | 1Cr18Ni9Ti | ||
WRN2-54 | 0-1000 | 0Cr25Ni20 | ||||
WRN-54A | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRN2-54A | 0-1000 | 0Cr25Ni20 | ||||
WRE-54 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WRE2-54 | ||||||
WRE-54A | NPT1/2 | |||||
WRE2-54A | ||||||
WRC-54 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRC2-54 | ||||||
WRC-54A | NPT1/2 | |||||
WRC2-54A | ||||||
WRF-54 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRF2-54 | ||||||
WRF-54A | NPT1/2 | |||||
WRF2-54A | ||||||
6、直形管接頭式熱電偶/阻
型號 | 分度號 | 測溫範圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRM-74 | N | 0-800 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 |
WRM2-74 | 0-1000 | 0Cr25Ni20 | ||||
WRM-74A | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRM2-74A | 0-1000 | 0Cr25Ni20 | ||||
WRN-74 | K | 0-800 | M20*1.5 | 1Cr18Ni9Ti | ||
WRN2-74 | 0-1000 | 0Cr25Ni20 | ||||
WRN-74A | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRN2-74A | 0-1000 | 0Cr25Ni20 | ||||
WRE-74 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WRE2-74 | ||||||
WRE-74A | NPT1/2 | |||||
WRE2-74A | ||||||
WRC-74 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRC2-74 | ||||||
WRC-74A | NPT1/2 | |||||
WRC2-74A | ||||||
WRF-74 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRF2-74 | ||||||
WRF-74A | NPT1/2 | |||||
WRF2-74A | ||||||
7、固定螺紋管接頭式熱電偶/阻
型號 | 分度號 | 測溫範圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRM-84 | N | 0-800 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 |
WRM2-84 | 0-1000 | 0Cr25Ni20 | ||||
WRM-84A | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRM2-84A | 0-1000 | 0Cr25Ni20 | ||||
WRN-84 | K | 0-800 | M20*1.5 | 1Cr18Ni9Ti | ||
WRN2-84 | 0-1000 | 0Cr25Ni20 | ||||
WRN-84A | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRN2-84A | 0-1000 | 0Cr25Ni20 | ||||
WRE-84 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WRE2-84 | ||||||
WRE-84A | NPT1/2 | |||||
WRE2-84A | ||||||
WRC-84 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRC2-84 | ||||||
WRC-84A | NPT1/2 | |||||
WRC2-84A | ||||||
WRF-84 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRF2-84 | ||||||
WRF-84A | NPT1/2 | |||||
WRF2-84A | ||||||
8、活動螺紋管接頭式熱電偶/阻
型號 | 分度號 | 測溫範圍℃ | 螺紋規格 | 保護管材質 | 規格 | |
d | l | |||||
WRM-94 | N | 0-800 | M20*1.5 | 1Cr18Ni9Ti | Φ3 Φ4 Φ5 Φ6 Φ8 | 150 200 250 300 350 400 450 500 750 1000 1250 1500 2000 |
WRM2-94 | 0-1000 | 0Cr25Ni20 | ||||
WRM-94A | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRM2-94A | 0-1000 | 0Cr25Ni20 | ||||
WRN-94 | K | 0-800 | M20*1.5 | 1Cr18Ni9Ti | ||
WRN2-94 | 0-1000 | 0Cr25Ni20 | ||||
WRN-94A | 0-800 | NPT1/2 | 1Cr18Ni9Ti | |||
WRN2-94A | 0-1000 | 0Cr25Ni20 | ||||
WRE-94 | E | 0-700 | M20*1.5 | 1Cr18Ni9Ti | ||
WRE2-94 | ||||||
WRE-94A | NPT1/2 | |||||
WRE2-94A | ||||||
WRC-94 | T | 0-350 | M20*1.5 | 1Cr18Ni9Ti | ||
WRC2-94 | ||||||
WRC-94A | NPT1/2 | |||||
WRC2-94A | ||||||
WRF-94 | J | 0-600 | M20*1.5 | 1Cr18Ni9Ti | ||
WRF2-94 | ||||||
WRF-94A | NPT1/2 | |||||
WRF2-94A | ||||||
注：1、如無特殊約定，L僅為參考尺寸，熱電偶/熱電阻的插深應按照熱安裝套管U尺寸計算；
2、元件為彈性鎧裝式元件，對於熱電阻元件Φ3隻適用於單支元件。
