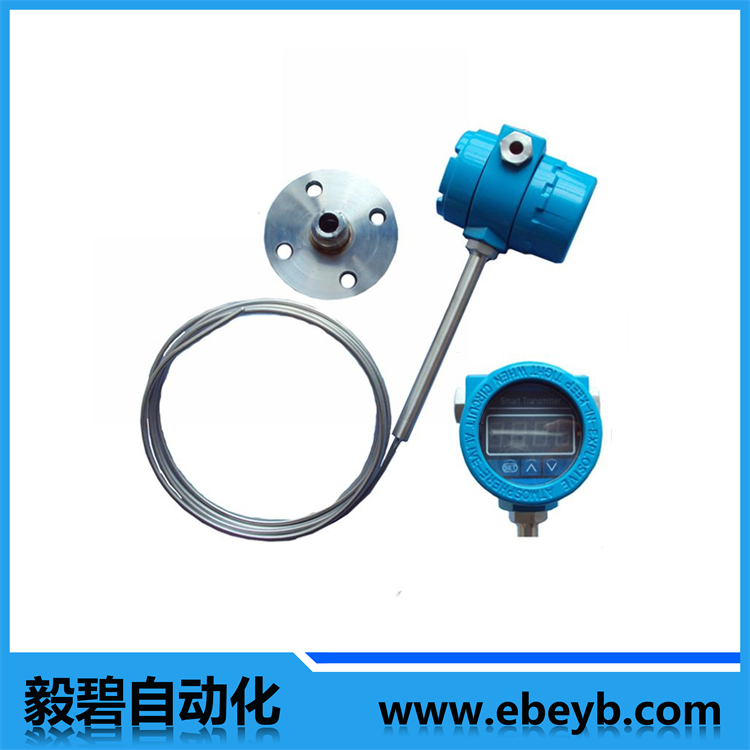

商品名稱：數顯防爆熱電偶
添加時間：2020-02-22 18:20:26

聯係電話：021-39558750
聯係郵箱：ebauto18@126.com

介紹：

一、應用

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4~20mA。直接測量各種生產過程中的-40℃～1600℃範圍內液體、蒸汽和氣體介質以及固體表麵溫度。

二、特點

●二線製輸出4～20mA，抗幹擾能力強；

●節省補償導線及安裝溫度變送器費用；

●測量範圍大；

●冷端溫度自動補償，非線性校正電路。

三、工作原理

隔爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合麵間隙熄火和冷卻，使爆炸後的火焰的溫度傳不到腔外，從而進行測溫。熱電偶生產的熱電勢（電阻）經過溫度變送器的電橋產生不平衡信號，經放大後轉換成為4～20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。

四、主要技術參數

1、產品執行標準

IEC584

IEC1515

IEC751

JB/T5518-91

JB/T7391-94

2、測溫範圍及允差

型號	分度號	允許誤差與偶材等級
		I級		II級
		允差值	測溫範圍℃	允差值	測溫範圍℃
WRNB	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WRMB	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
WREB	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
WRFB	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
WRCB	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
WRPB	S	±1℃ ±[1+0.003（t-1100）]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600

注：t為感溫元件實測溫度******值

3、輸出信號：4～20mA，負載電阻250Ω，傳輸導線電阻100Ω。

4、輸出方法：二線製

5、精度等級：

●溫度變送器精度等級：0.1；0.2；0.5；

●顯示器精度：模擬指示2.5級；數字顯示1.0級。

6、供電電源：24V.DC±10%

7、防護等級：IP65

8、防爆等級：

●隔爆形：dIIBT4，dIICT5，dIICT6

●本質安全形：iaIICT6

9、絕緣電阻：

儀表輸出接線端子與外殼之間的絕緣電阻應不小於50MΩ。

10、熱響應時間：

當溫度出現階躍變化時，儀表的電流輸出信號變化至相當於該階躍變化的50%所需的時間，通常以τ0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響時間；

當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間。

11、基本誤差

儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。

12、工作環境

安裝場所等級	溫度℃	相對濕度%	大氣壓KPa
Cx1	-25～+55	5～95	86～106
Cx2	-25～+70
Cx3	-40～+80

五、型號命名方法

W 溫度儀表
	R 熱電偶 Z 熱電阻
		感溫元件材料分度號 M鎳鉻矽-鎳矽 N N鎳鉻-鎳矽 K E鎳鉻-銅鎳 E F鐵-銅鎳 J C銅-銅鎳 T P鉑熱電阻 pt100 C銅熱電阻 Cu
			B 溫度變送器
				安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 6 固定螺紋錐形保護管式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式
					接線盒形式 4 防爆式
						保護管直徑 0 Φ16 1 Φ20（Φ12） 2 Φ20高鋁質管 3 Φ25高鋁質管
							防爆型式 B 隔爆式
								工作端形式 G 變截麵
W	R	N	B	2	4	0	B	G	典型型號示例

六、型號規格

1、無固定裝置熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-140	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000 1250
WRMB-140G			<24s
WRNB-140	K		<90s
WRNB-140G			<24s
WREB-140	E	0-700	<90s	1Cr18Ni9Ti
WREB-140G			<24s
WRCB-140	T	0-350	<90s	1Cr18Ni9Ti
WRCB-140G			<24s
WRFB-140	J	0-600	<90s	1Cr18Ni9Ti
WRFB-140G			<24s

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截麵型式內配鎧裝元件；

5)、“L”根據協議訂貨。

2、固定螺紋式熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-240	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-240G			<24s
WRNB-240	K		<90s
WRNB-240G			<24s
WREB-240	E	0-700	<90s	1Cr18Ni9Ti
WREB-240G			<24s
WRCB-240	T	0-350	<90s	1Cr18Ni9Ti
WRCB-240G			<24s
WRFB-240	J	0-600	<90s	1Cr18Ni9Ti
WRFB-240G			<24s

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截麵型式內配鎧裝元件；

5)、“L”根據協議訂貨。

3、活動法蘭熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-340	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-340G			<24s
WRNB-340	K		<90s
WRNB-340G			<24s
WREB-340	E	0-700	<90s	1Cr18Ni9Ti
WREB-340G			<24s
WRCB-340	T	0-350	<90s	1Cr18Ni9Ti
WRCB-340G			<24s
WRFB-340	J	0-600	<90s	1Cr18Ni9Ti
WRFB-340G			<24s

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截麵型式內配鎧裝元件；

5)、“L”根據協議訂貨。

4、固定法蘭熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-440	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-440G			<24s
WRNB-440	K		<90s
WRNB-440G			<24s
WREB-440	E	0-700	<90s	1Cr18Ni9Ti
WREB-440G			<24s
WRCB-440	T	0-350	<90s	1Cr18Ni9Ti
WRCB-440G			<24s
WRFB-440	J	0-600	<90s	1Cr18Ni9Ti
WRFB-440G			<24s

注：1)、防爆熱電偶I級按照協議訂貨；

2)、防爆熱電阻A級按照協議訂貨，結構同熱電偶，性能同普通熱電阻；

3)、保護管材質根據協議訂貨；

4)、變截麵型式內配鎧裝元件；

5)、“L”根據協議訂貨。

5、固定螺紋錐形保護管熱電偶/阻

型號	分度號	測溫範圍℃	熱響應時間	保護管材質	規格
					d	l
WRMB-640	N	0-1000	<90s	1Cr18Ni9Ti	Φ16	200 400 500 750 1000
WRNB-640	K		<90s
WREB-640	E	0-700	<90s
WRCB-640	T	0-350	<90s
WRFB-640	J	0-600	<90s

6、活絡管接頭式熱電偶/阻

型號	分度號	測溫範圍℃	螺紋規格	保護管材質	規格
					d	l
WRMB-54	N	0-1000	M20*1.5	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-54A			NPT1/2
WRNB-54	K		M20*1.5
WRNB-54A			NPT1/2
WREB-54	E	0-700	M20*1.5
WREB-54A			NPT1/2
WRCB-54	T	0-350	M20*1.5
WRCB-54A			NPT1/2
WRFB-54	J	0-600	M20*1.5
WRFB-54A			NPT1/2

7、直形管接頭式熱電偶/阻

型號	分度號	測溫範圍℃	螺紋規格	保護管材質	規格
					d	l
WRMB-74	N	0-1000	M20*1.5	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-74A			NPT1/2
WRNB-74	K		M20*1.5
WRNB-74A			NPT1/2
WREB-74	E	0-700	M20*1.5
WREB-74A			NPT1/2
WRCB-74	T	0-350	M20*1.5
WRCB-74A			NPT1/2
WRFB-74	J	0-600	M20*1.5
WRFB-74A			NPT1/2

8、固定螺紋管接頭式熱電偶/阻

型號	分度號	測溫範圍℃	螺紋規格	保護管材質	規格
					d	l
WRMB-84	N	0-1000	M20*1.5	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-84A			NPT1/2
WRNB-84	K		M20*1.5
WRNB-84A			NPT1/2
WREB-84	E	0-700	M20*1.5	1Cr18Ni9Ti
WREB-84A			NPT1/2
WRCB-84	T	0-350	M20*1.5	1Cr18Ni9Ti
WRCB-84A			NPT1/2
WRFB-84	J	0-600	M20*1.5	1Cr18Ni9Ti
WRFB-84A			NPT1/2

9、活動螺紋管接頭式熱電偶/阻

型號	分度號	測溫範圍℃	螺紋規格	保護管材質	規格
					d	l
WRMB-94	N	0-1000	M20*1.5	1Cr18Ni9Ti	Φ16	150 200 250 300 350 400 450 500 750 1000
WRMB-94A			NPT1/2
WRNB-94	K		M20*1.5
WRNB-94A			NPT1/2
WREB-94	E	0-700	M20*1.5	1Cr18Ni9Ti
WREB-94A			NPT1/2
WRCB-94	T	0-350	M20*1.5	1Cr18Ni9Ti
WRCB-94A			NPT1/2
WRFB-94	J	0-600	M20*1.5	1Cr18Ni9Ti
WRFB-94A			NPT1/2

注：1、如無特殊約定，L僅為參考尺寸，熱電偶/熱電阻的插深應按照熱安裝套管U尺寸計算；

2、元件為彈性鎧裝式元件，對於熱電阻元件Φ3隻適用於單支元件。
