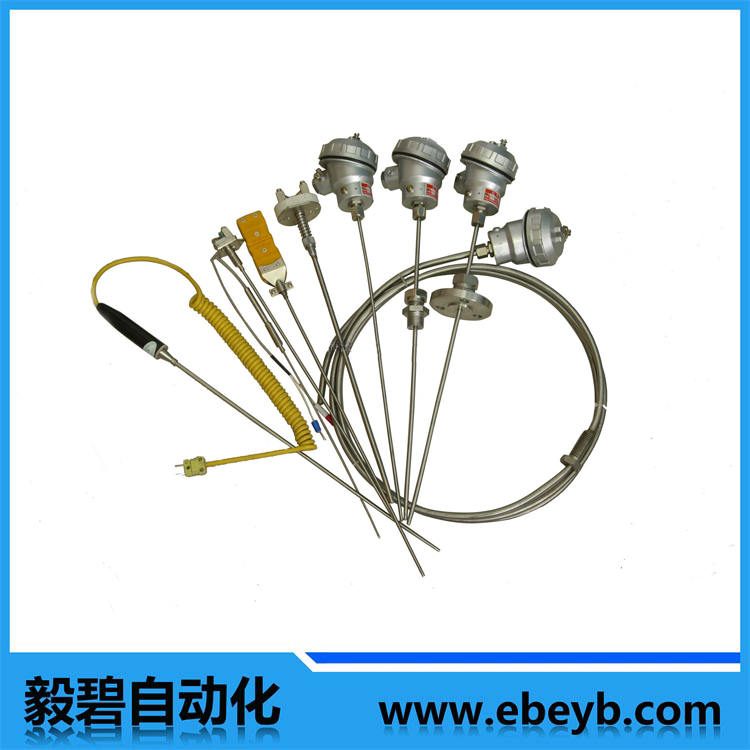

商品名稱：熱電阻
添加時間：2020-02-28 11:19:07

聯係電話：021-39558750
聯係郵箱：ebauto18@126.com

介紹：

一、應用

裝配式熱電阻通常和顯示儀表、記錄儀表等配套使用。直接測量生產過程中的-200～500℃範圍內液體、蒸汽和氣體介質以及固體表麵溫度。

二、特點

1、壓簧式感溫元件，抗振性能好；

2、測量準確度高；

3、機械強度高，耐壓性能好；

4、進口薄膜電阻元件，性能可靠穩定；

三、工作原理

熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。

四、主要技術參數

1、產品執行標準

IEC751

JB／T8622－1997

JB／T8623－1997

2、常溫絕緣電阻

熱電阻在環境溫度為15～35℃，相對濕度不大於80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻≥100MΩ。

3、測溫範圍及允差

型號	分度號	測溫範圍℃	精度等級	允許偏差
WZP	Pt100	-200～+500	A級	±(0.15+0.002\|t\|)
WZP	Pt100	-200～+500	B級	±(0.30+0.005\|t\|)
WZC	Cu50Cu100	-50～+100	-	±(0.30+0.006\|t\|)

注：t為感溫元件實測溫度******值。

五、產品選型

W 溫度儀表
	Z 熱電阻
		感溫元件材料分度號 P鉑熱電阻 pt100 C銅熱電阻 Cu
			安裝固定形式 1 無固定裝置 2 固定螺紋 3 活動法蘭 4 固定法蘭 5 活絡管接頭式 6 固定螺紋錐形保護管式 7 直行管接頭式 8 固定螺紋管接頭式 9 活動螺紋管接頭式
				接線盒形式 2 防噴式 3 防水式 4 防爆式
					保護管直徑 0 Φ16（其他規格直徑需備注） 1 Φ20（Φ12） 2 Φ20高鋁質管 3 Φ25高鋁質管
						工作端形式 G 變截麵
W	Z	P	2	3	0	G	典型型號示例

六、規格型號

1、無固定裝置熱電阻

型號	分度號	測溫範圍℃	熱響應時間	規格
				D	L
WZP-120 WZP2-120	PT100	-200-450	<90s	Φ16	300 350 400 450 500 600 700 800 900 1000 1150 1250
WZP-120G WZP2-120G			<24s
WZP-121 WZP2-121			<45s	Φ12
WZP-121G WZP2-121G			<24s
WZP-130 WZP2-130			<90s	Φ16
WZP-130G WZP2-130G			<24s
WZP-131 WZP2-131			<45s	Φ12
WZP-131G WZP2-131G			<24s
WZC-120	Cu50 Cu100	-50-150	<120s	Φ12
WZC-120G			<40s
WZC-130			<120s
WZC-130G			<40s
WZC-121			<120s	Φ12
WZC-121G			<40s
WZC-131			<120s
WZC-131G			<40s

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、變截麵型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。

2、固定螺紋熱電阻

型號	分度號	測溫範圍℃	熱響應時間	規格
				D	L
WZP-220 WZP2-220	PT100	-200-450	<90s	Φ16	300150 350200 400250 450300 500350 600450 700550 800650 900750 1000850 11501000 12501100
WZP-220G WZP2-220G			<24s
WZP-221 WZP2-221			<45s	Φ12
WZP-221G WZP2-221G			<24s
WZP-230 WZP2-230			<90s	Φ16
WZP-230G WZP2-230G			<24s
WZP-231 WZP2-231			<45s	Φ12
WZP-231G WZP2-231G			<24s
WZC-220	Cu50 Cu100	-50-150	<120s	Φ12
WZC-220G			<40s
WZC-230			<120s
WZC-230G			<40s
WZC-221			<120s	Φ12
WZC-221G			<40s
WZC-231			<120s
WZC-231G			<40s

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、變截麵型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。

3、活動法蘭熱電阻

型號	分度號	測溫範圍℃	熱響應時間	規格
				D	L
WZP-320 WZP2-320	PT100	-200-450	<90s	Φ16	300 350 400 450 500 600 700 800 900 1000 1150 1250
WZP-320G WZP2-320G			<24s
WZP-321 WZP2-321			<45s	Φ12
WZP-321G WZP2-321G			<24s
WZP-330 WZP2-330			<90s	Φ16
WZP-330G WZP2-330G			<24s
WZP-331 WZP2-331			<45s	Φ12
WZP-331G WZP2-331G			<24s
WZC-320	Cu50 Cu100	-50-150	<120s	Φ12
WZC-320G			<40s
WZC-330			<120s
WZC-330G			<40s
WZC-321			<120s	Φ12
WZC-321G			<40s
WZC-331			<120s
WZC-331G			<40s

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、變截麵型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。

4、固定法蘭熱電阻

型號	分度號	測溫範圍℃	熱響應時間	規格
				D	L
WZP-420 WZP2-420	PT100	-200-450	<90s	Φ16	300150 350200 400250 450300 500350 600450 700550 800650 900750 1000850 11501000 12501100
WZP-420G WZP2-420G			<24s
WZP-421 WZP2-421			<45s	Φ12
WZP-421G WZP2-421G			<24s
WZP-430 WZP2-430			<90s	Φ16
WZP-430G WZP2-430G			<24s
WZP-431 WZP2-431			<45s	Φ12
WZP-431G WZP2-431G			<24s
WZC-420	Cu50 Cu100	-50-150	<120s	Φ12
WZC-420G			<40s
WZC-430			<120s
WZC-430G			<40s
WZC-421			<120s	Φ12
WZC-421G			<40s
WZC-431			<120s
WZC-431G			<40s

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、變截麵型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。

5、固定螺紋錐形保護管式熱電阻

型號	分度號	測溫範圍℃	熱響應時間	規格
				D	L*l
WZP-620 WZP2-620	PT100	-200-450	<90s	Φ15	300150 350200 400250 450300 500350 550400 600450 650500
WZP-620A WZP2-620A
WZP-630 WZP2-620
WZP-630A WZP2-630A

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、變截麵型式為鎧裝元件；

3)、保護管直徑、長度可協議訂貨。

6、活絡管接頭式熱電阻

型號	分度號	測溫範圍℃	螺紋規格	規格
				D	l
WZP-52 WZP2-52	PT100	-200-450	M20*1.5	Φ3 Φ4 Φ5 Φ6 Φ8	245 270 295 345 395 445 545 645 745 899 1149
WZP-52A WZP2-52A			NPT1/2
WZP-53 WZP2-53			M20*1.5
WZP-53A WZP2-53A			NPT1/2
WZC-52	Cu50 Cu100	-50-150	M20*1.5	Φ5 Φ6 Φ8
WZC-52A			NPT1/2
WZC-53			M20*1.5
WZC-53A			NPT1/2

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、元件為鎧裝式；

3)、保護管直徑、長度可協議訂貨。

7、直行管接頭式熱電阻

型號	分度號	測溫範圍℃	螺紋規格	規格
				D	l
WZP-72 WZP2-72	PT100	-200-450	M20*1.5	Φ3 Φ4 Φ5 Φ6 Φ8	245 270 295 345 395 445 545 645 745 899 1149
WZP-72A WZP2-72A			NPT1/2
WZP-73 WZP2-73			M20*1.5
WZP-73A WZP2-73A			NPT1/2
WZC-72	Cu50 Cu100	-50-150	M20*1.5	Φ5 Φ6 Φ8
WZC-72A			NPT1/2
WZC-73			M20*1.5
WZC-73A			NPT1/2

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、元件為鎧裝式；

3)、保護管直徑、長度可協議訂貨。

8、固定螺紋管接頭式熱電阻

型號	分度號	測溫範圍℃	螺紋規格	規格
				D	l
WZP-82 WZP2-82	PT100	-200-450	M20*1.5	Φ3 Φ4 Φ5 Φ6 Φ8	245 270 295 345 395 445 545 645 745 899 1149
WZP-82A WZP2-82A			NPT1/2
WZP-83 WZP2-83			M20*1.5
WZP-83A WZP2-83A			NPT1/2
WZC-82	Cu50 Cu100	-50-150	M20*1.5	Φ5 Φ6 Φ8
WZC-82A			NPT1/2
WZC-83			M20*1.5
WZC-83A			NPT1/2

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、元件為鎧裝式；

3)、保護管直徑、長度可協議訂貨。

9、活動螺紋管接頭式熱電阻

型號	分度號	測溫範圍℃	螺紋規格	規格
				D	l
WZP-92 WZP2-92	PT100	-200-450	M20*1.5	Φ3 Φ4 Φ5 Φ6 Φ8	245 270 295 345 395 445 545 645 745 899 1149
WZP-92A WZP2-92A			NPT1/2
WZP-93 WZP2-93			M20*1.5
WZP-93A WZP2-93A			NPT1/2
WZC-92	Cu50 Cu100	-50-150	M20*1.5	Φ5 Φ6 Φ8
WZC-92A			NPT1/2
WZC-93			M20*1.5
WZC-93A			NPT1/2

注：1)、保護管材質為304，其餘材質可協議訂貨；

2)、元件為鎧裝式；

3)、保護管直徑、長度可協議訂貨。
