介紹：

一、應用

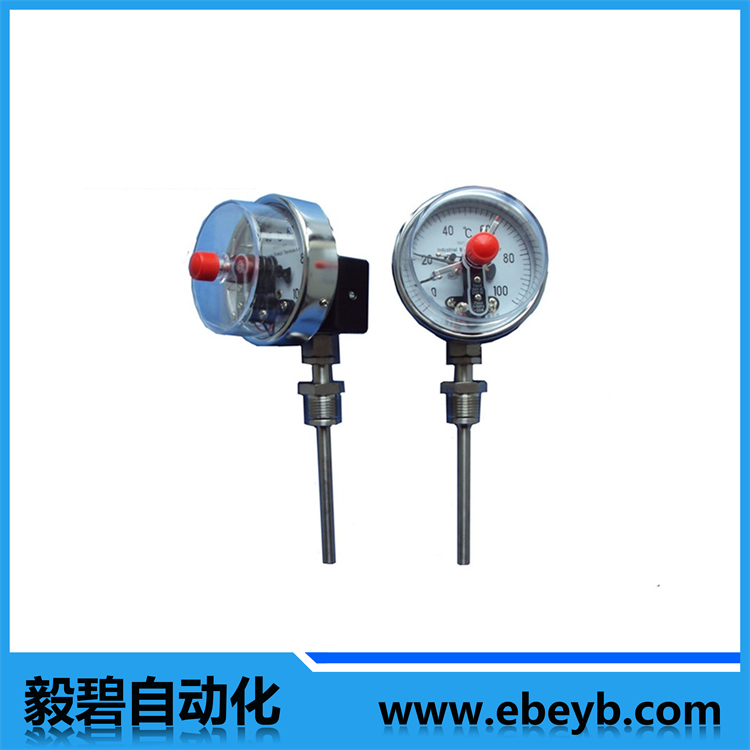

電接點雙金屬溫度計應用於生產現場對溫度需自動控製和報警。可以直接測量各種生產過程中的-80℃-+500℃範圍內液體、蒸汽和氣體介質溫度。

二、特點

1、現場顯示溫度，直觀方便；

2、具有自動切斷電源和報警功能；

3、安全可靠，使用壽命長；

4、多種結構形式，可滿足不同要求

三、工作原理

電接點雙金屬溫度計是利用溫度變化時帶動觸點變化，當其與上下限觸點接觸或斷開的同時，使電路中的繼電器動作，從而自動控製和報警。

四、主要技術參數

1、產品執行標準：

JB/T8803-1998

GB3836-83

2、標度盤公稱直徑： 100

3、精度等級：1.0、1.5

4、熱響應時間：≤40s

5、防護等級：IP55

6、電氣參數

7、絕緣電阻

8、正常工作大氣條件：溫度-25-+55℃相對濕度≤85﹪。

9、設定點誤差：設定點誤差應不超過基本誤差限的1．5倍。

10、切換差：切換差誤差應不超過基本誤差限的1．5倍。

四、型號命名

EB 上海久久不见久久见免费影院自動化儀表有限公司
	W 溫度儀表
		S 金屬膨脹式
			S 感溫元件雙金屬片
				X 電接點結構
					表盤公稱直徑 3 60 4 100 5 150
						位置特征 0 軸向（直型） 1 徑向（角型） 8 萬向（可調角型）
							安裝固定裝置 0 無固定裝置 1 可動外螺紋 2 可動內螺紋 3 固定螺紋 4 固定法蘭 5 卡套螺紋 6 卡套法蘭
								電接點位式調節 M 上下限 N 雙上限 P 雙下限
EB	W	S	S	X	4	1	1	M	典型型號示例

五、型號及規格

1、軸向型電接點雙金屬溫度計

2、徑向型電接點雙金屬溫度計

3、萬向型電接點雙金屬溫度計
