一、應用

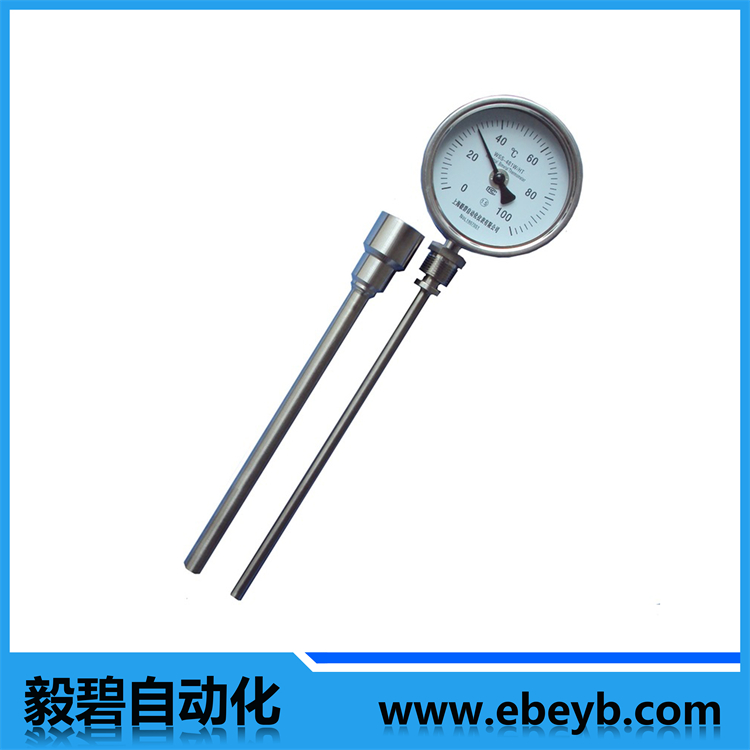

熱套式雙金屬溫度計可配合各式安裝套管,滿足不同壓力等級要求。可以直接測量各種生產過程中的 -80-+500 ℃範圍內液體、蒸汽和氣體介質以及固體表麵測溫。
二、主要技術參數
1、標度盤公稱直徑:100、150
2、精度等級:1.0、1.5
3、連接尺寸:M20x1.5、NPT1/2
4、熱響應時間:≤40s
5、防護等級:IP55
三、型號及規格
型 號 | 測溫範圍 | 精度等級 | 保護管材料 | 規 格 | 公稱壓力 | 套管形式 |
WSS-403S | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏 C-276 | 75 100 150 200 300 | ≤ 30MPa | 螺紋連接式 |
WSS-503S | ||||||
WSS-413S | ||||||
WSS-513S | ||||||
WSS-483S | ||||||
WSS-583S | ||||||
WSSX-403S | ||||||
WSSX-413S | ||||||
WSSX-483S | ||||||
WSS-403L | 150-40MPa | 法蘭連接式 | ||||
WSS-503L | ||||||
WSS-413L | ||||||
WSS-513L | ||||||
WSS-483L | ||||||
WSS-583L | ||||||
WSSX-403L | ||||||
WSSX-413L | ||||||
WSSX-483L |
注:1)可配各式安裝套管,熱安裝套管形式詳見<熱安裝套管>;
2)保護管其餘材質根據協議訂貨;
3)打﹡表示公稱壓力根據法蘭壓力等級而訂。
四、選型須知
1)型號
2)精度等級
3)測溫範圍
4)安裝固定形式
5)熱安裝套管形式
6)插入長度
例A:萬向型雙金屬溫度計,測溫範圍0-400℃,熱安裝套管TH01F,插入長度300mm.
即為:WSS-483TH01F 0-400℃ l=300mm
