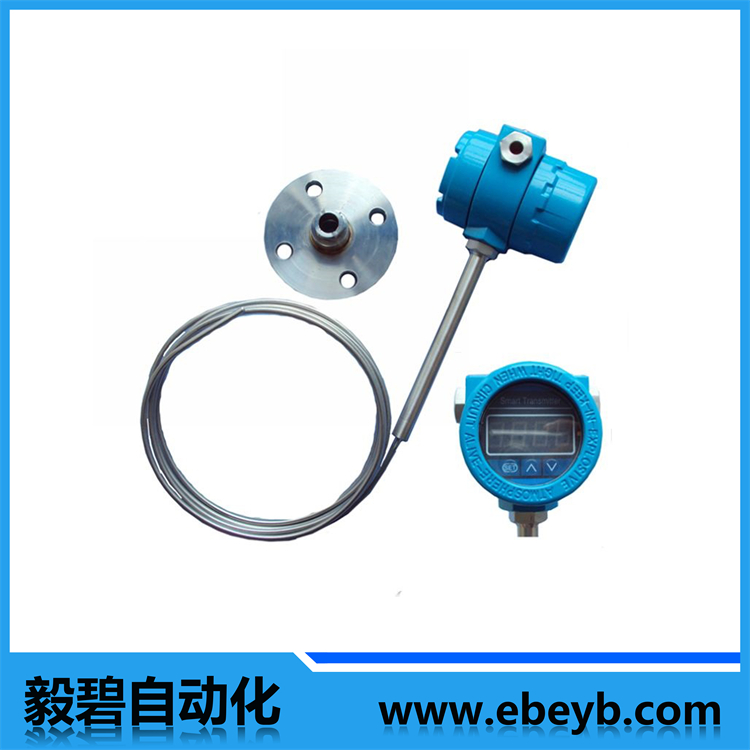

• 商品名稱：一體化溫度變送器
• 添加時間：2020-02-25 17:55:49
聯係電話：021-39558750
聯係郵箱：ebauto18@126.com

一、應用

通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃範圍內液體、蒸汽的氣體 質以及固體表麵溫度。

二、特點

1、二線製輸出4-20mA，抗幹擾能力強；

2、節省補償導線及安裝溫度變送器費用；

3、安全可靠，使用壽命長；

4、冷端溫度自動補償，非線性校正電路 ；

三、工作原理

防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合麵間隙熄火和冷卻，使爆炸後的火焰全溫度傳不到腔外，從而進行防爆。

  熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大後轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。

四、主要技術參數

1、產品執行標準

  IEC584   IEC751   IEC1515   JB/T5518-91   JB/T7391-94

2、、測溫範圍及允差

1）熱電阻測溫範圍及允差

2）熱電偶測溫範圍及允差

3、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100

4、輸出方法： 二線製

5、精度等級：

  溫度變送器精度等級：0.1  0.2  0.5

  顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.

6、供電電源：24V.DC±10℅

7、防護等級：IP65

8、防爆等級：

  隔爆型：dⅡBT4  dⅡCT5  dⅡCT6

  本質安全型：iaⅡCT6

9、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小於50.

10、熱響應時間：

當溫度出現階躍變化時，儀表的電流輸出信號變化至相當於該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；

11、基本誤差：

儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。

12、工作環境：

安裝場所等級 溫  度 ℃ 相 對 濕 度 ％ 大氣壓力KPa

Cx1 -25-+55  5-95 86-106 Cx2  -25-+70 Cx3 -40-+80
