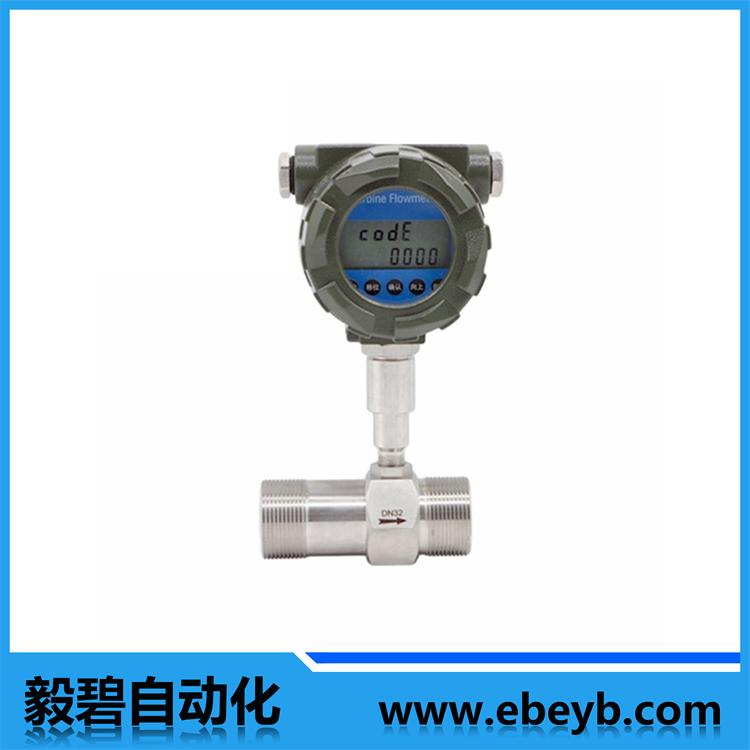

• 商品名稱：螺紋連接渦輪流量計
• 添加時間：2020-02-26 10:30:43
聯係電話：021-39558750
聯係郵箱：ebauto18@126.com

一、概 述

渦輪流量計（以下簡稱TUF）是葉輪式流量（流速）計的主要品種，葉輪式流量計還有風速計、水表等。TUF由傳感器和轉換顯示儀組成，傳感器采用多葉片的轉子感受流體的平均流速，從而推導出流量或總量。轉子的轉整（或轉數） 可用機械、磁感應、光電方式檢出並由讀出裝置進行顯示和傳送記錄。據稱美國早在1886年即發布過******個TUFzl****，1914年的zl****認為TUF的流量與頻率有關。美國的******台TUF是在1938年開發的，它用於飛機上燃油的流量測量，隻是直至二戰後因噴氣發動機的液體噴氣燃料急需一種高精度、快速響應的流量計才使它獲得真正的工業應用。如今，它已在石油、化工、科研、國防、計量各部門中獲得廣泛應用。

二、產品特點

1.高準確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

2.重複性好，短期重複性可達0.05%~0.2%，正是由於具有良好的重複性，如經常校準或在線校準可得到******的準確度，在貿易結算中是優先選用的流量計；

3.就地顯示，瞬時流量和累積流量

4.輸出脈衝頻率信號，4-20mA，485通訊

5.可獲得很高的頻率信號，信號分辨力強；

6.範圍度寬，中大口徑可達1：20，*********為1：10；

7.結構緊湊輕巧，安裝維護方便，流通能力大；

8.適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；

9.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；

10.可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；

三、技術規格

口徑流量對照表

四、外形尺寸

五、選型

六、安裝示意圖

渦輪流量計典型安裝管路係統圖（見圖1）

七、管道安裝注意事項

1 傳感器應安裝在便於維修，管道無振動、無強電磁幹擾與熱輻射影響的場所。

2 水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳感器管道垂直度偏差亦應小於 5°。在不能停流的場所，應裝旁通管和可靠的截止閥（見 圖 1），測量時要確保旁通管無泄漏。

3 在新鋪設管道裝傳感器的位置先接入一段短管代替傳感器，待“掃線”工作完畢，確認管道內清掃幹淨後，再正式接入傳感器。

4 若流體含雜質，則應在傳感器上遊側裝過濾器，管道內應定期清理排放沉澱雜質；若被測液體含有氣體，則應在傳感器上遊側裝消氣器。過濾器和消氣器的排汙口和消氣口要通向安全的場所。

5 若傳感器安裝位置位於管線的低點，為防止流體中雜質沉澱滯留，應在其後的管線裝排放閥，定期排放沉澱雜質。

6 傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

安裝直管段的要求：直管段長度渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上遊側阻流件類型配備必要的直管段或或整流器，要求入口段和出口段直管段長度。

若上遊側阻流件情況不明確，一般推薦上遊直管段長度不小於20D，下遊直管段長度不小於5D，如安裝空間不能滿足上述要求，可在阻流件與傳感器之間安 裝流調整器。傳感器安裝在室外時，應有避直射陽光和防雨淋的措施。

功能：

1）0.8～3KHz等精度測頻；

2）4-20mA輸出；

3）上下限報警輸出，其監控的參數、高低報警和電平輸出方式可根據需要設 置；

4）三路12位AD輸入（溫度、壓力、電池電壓）；

5）0～1000Hz頻率輸出；

6）累積流量可記錄。

7）整機平均功耗450μA。

八、接線圖（詳見使用說明書）

九、使用注意事項

1.現場安裝、維護須***遵守“有爆炸性氣體時勿開蓋”的警告語，並在開蓋前關掉外電源。

2.管道安裝完畢進行密封性試壓時，應注意流量計壓力傳感器所能承受的***高壓力，以免損壞壓力傳感器。

3.投入運行時，應緩慢開啟流量計上、下遊閥門，以免瞬間氣流過急而損壞儀表和管路。

4.當流量計需要有信號遠傳時，應嚴格按三、4“電氣性能指標”要求接入外電源24VDC，嚴禁在信號輸入口直接接入220VAC或380VAC電源。

5.用戶不得自行更改防爆係統的接線方式和任意擰動各個輸出引線接頭；

6.流量計運行時，不允許打開前蓋改動儀表參數，否則影響流量計的正常工作；

7.不得隨意鬆開流量計固定部分。

8.產品在室外使用時，建議加配防水罩。

9.投入動行的啟閉順序

未裝旁路管的流量傳感器，先以中等開度開啟流量傳感器上遊閥，然後緩慢開啟下遊閥。以較小流量運行一段時間（如 10 分鍾），然後全開上遊閥，再開大下遊閥開度，調節到所需正常流量。裝有旁路管的流量傳感器，先全開旁路管閥，以中等開度開啟上遊閥，緩慢開啟下遊閥，關小旁路閥開度，使儀表以較小流量運行一段時間。然後全開上遊閥，全關旁路閥（要保證無泄漏），***後調節下遊開度到所需的流量。

10.低溫和高溫流體的啟用

低溫流體管道在通流前排淨管道中的水分，通流時先以很小流量運行15分鍾，再漸漸升高至正常流量。停流時也要緩慢進行，使管道溫度和環境溫度逐漸接近。高溫流體運行與此相類似。

11. 啟閉閥應盡可能平緩，如采用自動控製啟閉，***好用“兩段開啟，兩段關閉”方式， 防止流體突然衝擊葉輪甚至發生水錘現象損壞葉輪。

12. 檢查流量傳感器下遊壓力。當管道壓力不高，在投入運行初期觀察***大流量下傳感器下遊壓力是否大於公式 5 計算的 Pmin，否則應采取措施以防止產生氣穴。流量傳感器的儀表係數是經過標準裝置校驗後，供給用戶校驗單上寫明的，謹防丟失。傳感器長期使用因軸承磨損等原因，儀表係數會發生變化，應定期進行離線或在線校驗。若流量超出允許範圍，應更換傳感器。

13. 有些測量對象，如輸送成器油管線更換油品或停用時，需定期進行掃線清管工作。掃線清管所用流體的流向、流量、壓力和溫度等均應符合渦輪流量計的，否則會引起準確度降低甚至損壞。

14.為保證流量計長期正常工作，要加強儀表的運行檢查，一旦發現異常及時采取措施排除。監測葉輪旋轉情況，如聽到異常聲音，用示波器監測檢測線圈輸出波形，如有異常波形，應及時卸下檢查傳感器內部零件。如懷疑有不正常現象應及時檢查。保持過濾器暢通，過濾器可從出入口壓力計的壓差來判斷是否堵塞。要定期排放消氣器中從液體逸出的氣體等等。

十、常見故障及處理方法
